原料与生产

马尾松松香原料取自马尾松的松脂，其树脂中松香含量达74-77%，松节油含量18-21%。主要生产工艺包括：

蒸汽蒸馏法：采用熔解（去除杂质）、澄清（分离水分）、蒸馏（分离松节油）三阶段流程，最终获得脂松香

滴水法：简易工艺通过直接加热松脂并滴水产生蒸汽，但因温度控制不稳定易导致产品结晶

2024年研究显示，加工温度超过260℃会引发树脂酸脱羧裂解，而240-260℃区间可保持树脂酸稳定性 。

化学组成特征

气相色谱分析表明，马尾松松香包含7种主要树脂酸：

枞酸（34.93%±1.27%）

长叶松酸（30.82%±1.37%）

新枞酸（18.75%±1.85%）

海松酸（8.27%±0.32%）

其中枞酸型树脂酸占比超70%，共轭双键结构导致分子排列趋向有序化，成为高结晶倾向的根本原因。实验表明混合40%湿地松松香可使长叶松酸与枞酸比例优化至1:1.10-1.40，显著延长结晶时间。

物理化学特性

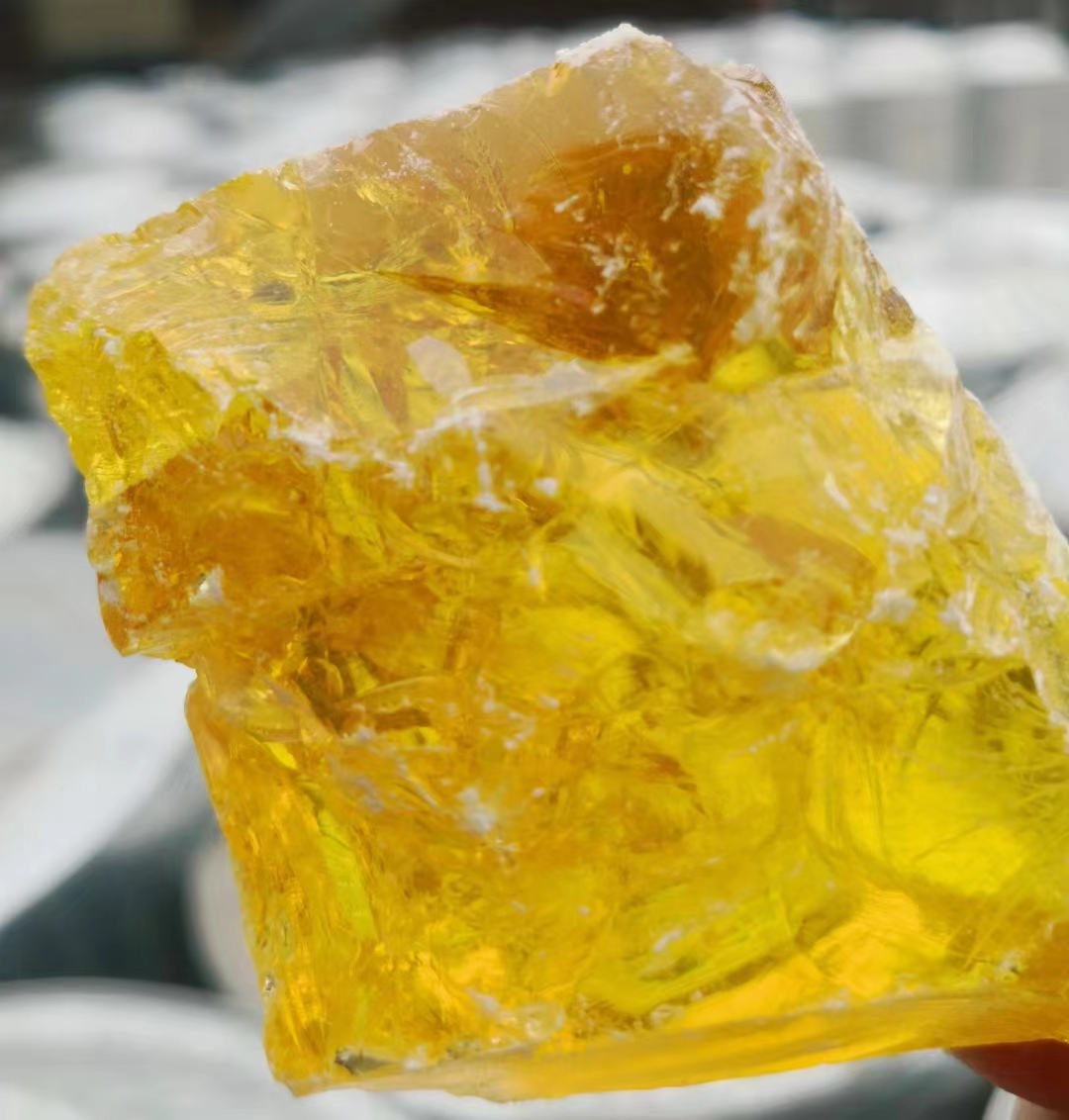

马尾松松香软化点与含油量呈负相关，典型值为60-85℃，酸值145-175 mgKOH/g 。其液态助焊剂在25%浓度时，焊后绝缘电阻可达1×10^8Ω，对无铅钎料的润湿扩展率超78%。结晶现象会使透明度下降，主要成因包括：树脂酸异构化过程、冷却速率、水分残留等因素。

工业应用领域

造纸工业：每吨纸消耗约10公斤松香，用作施胶剂增强纸张抗水性

助焊剂：原始松香对Sn0.7Cu钎料的润湿扩展率达78.5-78.8%，优于氢化松香

生物医药：分离出的海松酸型树脂酸可用作钙离子通道活化剂和降胆固醇药物原料

高分子材料：马来海松酸聚乙二醇酯衍生物可用于环氧树脂增韧改性

质量分级体系

根据国家标准分为六级，主要指标包括：

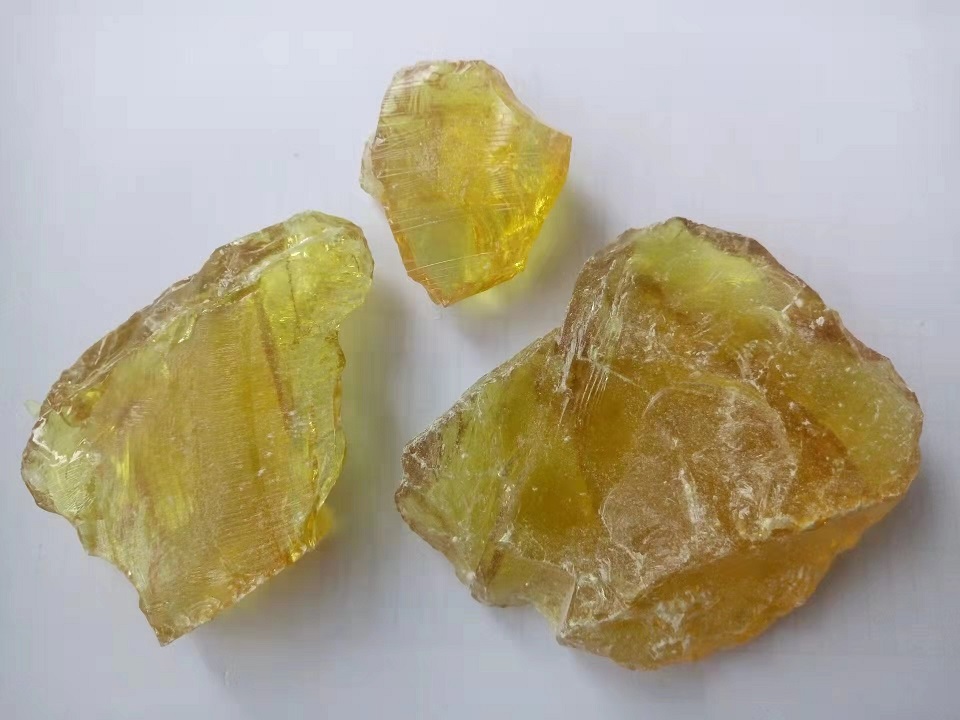

色泽：从微黄（特级）至黄红色（六级）

酸值：特级≥170 mgKOH/g，六级≥145 mgKOH/g

结晶倾向：透明松香判定为合格，结晶部分超5%需降级处理
